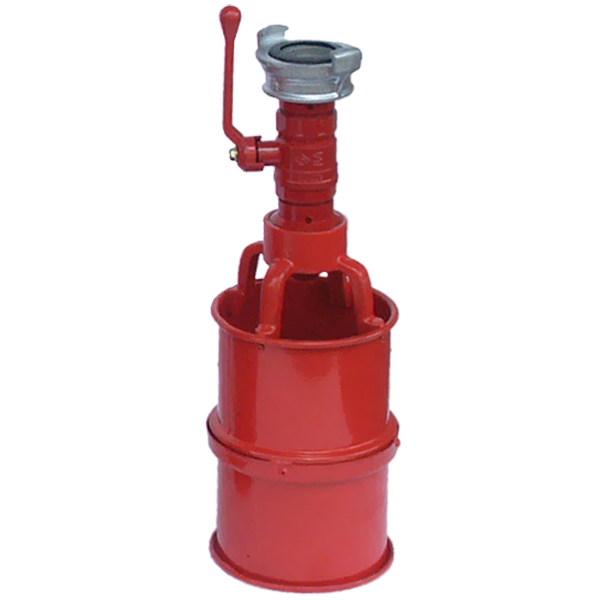

Генератор піни ГПС 100 П

Генератори піни ГПС 100П середньої кратності призначені для отримання з водного розчину піноутворювача повітряно-механічної піни середньої кратності і подачі її в осередок пожежі. Вони використовуються при гасінні пожеж легкозаймистих рідин, технологічного обладнання та пожежонебезпечних об'єктів. Генератори піни встановлюються на пожежних автомобілях (ГПС) і стаціонарно (ДПРС). Як розпилювача використовуються насадки вихрового типу. Для ГПС кратність піни на виході становить 80-100 обсягів вихідного розчину піноутворювача.

Пристрій генератора піни середньої кратності відрізняється простотою. Корпус генератора грає роль колектора. З одного боку на корпус кріпитися розпилювач з накрученою гайкою Богданова і перекрывным пристроєм, з іншого – натягнута на касету сітка. За касетою корпус продовжує насадка.

Утворення піни ГПС відбувається повітряно-механічним шляхом. Водний розчин піноутворювача під тиском розпорошується в колектор, де відбувається змішування розчину з повітрям. При проходженні отриманою сумішшю сітки видуваються повітряні бульбашки, з яких і складається піна. Насадок формує компактний потік піни, що дозволяє збільшити дальність її подачі.

Пристрій генератора ГПС 100П

• Генератор складається з корпусу з направляючим пристроєм, розпилювача, пакета сіток і напірної з'єднувальної головки з перекрывным пристроєм.
• Сітка має осередки 0,8-1 мм, які виготовлені з дроту товщиною 0,3-0,4 мм
• Для отримання піни використовують розчин піноутворювача.

Принцип дії ДПС 100П

• Водний розчин піноутворювача через розпилювач викидається під тиском на пакет сіток, створюючи розрідження в корпусі.
• Повітря через відкриту задню частину корпусу направляється в зону зниженого тиску.
• У корпусі водний розчин піноутворювача інтенсивно перемішується з повітрям, утворюючи бульбашки приблизно однакового розміру повітряно-механічної піни.

Харакиеристики генератора піни ГПС 100П

• Продуктивність піни - 100 л/с
• Витрата піноутворювача - 1,0-1,5 л/с
• Тиск перед розпилювачем - 0,4-0,6 МПа
• Кратність піни - 80-100
• Дальність подачі піни - не менше 5 м
• Умовний прохід сполучної голівки - Ду 50 мм
• Маса - не більше 1,9 кг
